【产品概述】
CANETH-2 是一款工业级以太网与 CAN-Bus 数据转换设备，它内部集成了两路 CAN-bus 接
口和一路 EtherNet 接口以及 TCP/IP 协议栈。使用 CANNET-2，用户可以轻松完成 CAN-Bus
网络和 EtherNet 网络的互连互通，进一步拓展 CAN-Bus 网络的应用范围。
CANETH-2为工业级产品，可以工作在-25℃～75℃的温度范围内。它具有10M/100M 自适应以太网接口，CAN 口通信***高波特率为1Mbps，具有 TCP Server,TCP Client, UDP 等多种工 作模式。
【产品特点】
1、1路以太网转换出2路相互兼容的CAN；
2、采用32位高性能微处理器；
3、CAN 接口：***大接收速度达5000帧/秒； 4、以太网接口：10M/100M 自适用以太网接口，2KV电磁隔离； 5、CAN 通道采用电磁隔离、DC/DC 电源隔离， 2.5KV 电磁隔离；
6、同时支持 CAN2.0A 和 CAN2.0B 协议，符合 ISO/DIS 11898标准；
7、CAN 接口终端电阻通过外部连接器接入；
8、工作电压：电压范围8V～28V 直流； 9、功耗：系统功耗低，工作电流200mA @12V (***大)； 10、工作温度：-25℃～75℃；
【产品功能】
1、支持静态 IP（默认 IP 为：192.168.1.118）；
2、支持心跳和超时断开功能；
3、工作端口，目标 IP 和目标端口均可设定；
4、网络断开后自动恢复连接资源，可靠地建立 TCP 连接；
5、UDP 方式下每个 CAN 口支持3个目标 IP 段，多个用户可同时管理一个 CAN 设备；
6、支持协议包括 ETHERNET、ARP、IP、ICMP、UDP、TCP；
7、兼容 SOCKET 工作方式（TCP Server、TCP Client、UDP 等），上位机通讯软件编写遵从标准的 SOCKET 规则；
8、CAN 数据和以太网数据双向透明传输；
9、灵活的 CAN 口数据分帧设置，满足用户各种分包需求；
10、每个 CAN 口可以分别被配置成为不同的工作模式，可灵活应用在各种领域；
11、可使用 Windows 平台配置软件配置工作参数；
12、免费提供 Windows 平台配置软件函数库, 包含简单易用的 API 函数库, 方便用户编写自己的配置软件；
【兼容性】
1、CANETH-2 可兼容2路CAN 冗余；
2、以太网系列产品通用配置软件对 CANETH-2 模块进行参数配置，
3、CANTest 软件，方便进行 CAN 总线调试功能；
4、有API 函数库，方便进行产品二次开发；
【基本操作】
1、出厂复位
用导线将端子Reset1与Reset2短接，再加上电源，即可恢复出厂设置，默认 IP 为： 192.168.1.118，正常使用情况下必须断开Reset1与Reset2；
2、RS-232口为厂家内部测试使用，用户不用。
附录之一： 以太网-CAN转换器测试方法
1、硬件连接
![]()
用电线将CAN1H与CAN2H短接、将CAN1L与CAN2L短接，用于测试1号CAN口与2号CAN口之间进行数据传输。默认波特率100K。将计算机的以太网（RJ45）口的IPv4地址设置为192.168.1.1（***后以后1到254均可），子网掩码255.255.255.0 。
2、选取设备为CANET-TCP
安装并且运行CANTEST程序（Windows），选取设备为CANET-TCP
![]()

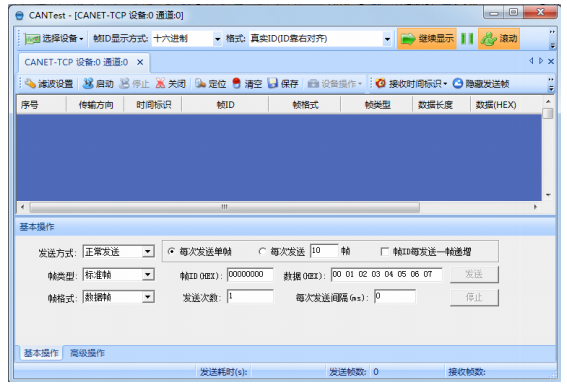

3、设置1号CAN口
![]()
这些参数都是产品出厂时的默认配置。按“确定并启动CAN”
别退出，别关闭程序。

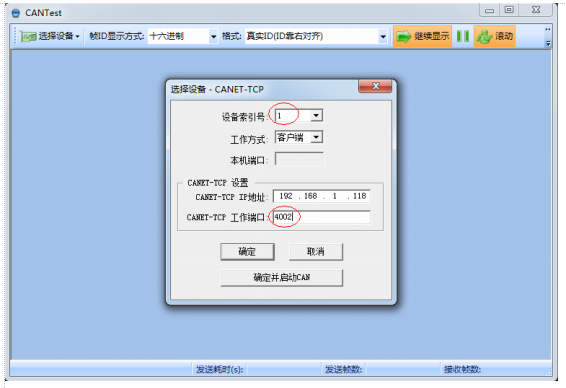

4、设置2号CAN口
注意就2个区别：见红框
这些参数都是产品出厂时的默认配置。按“确定并启动CAN”

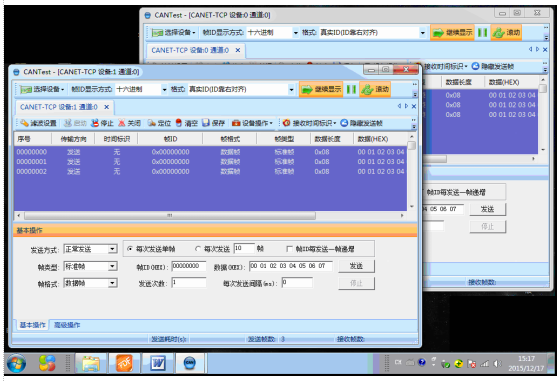

现在按“发送”就可以在2个CAN口之间进行数据传输了！
附录之二： 以太网-CAN转换器复位方法
1、硬件连接

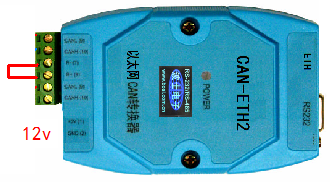

用电线将RESet1与RESet2短接、然后再插12v电源。过15秒钟后拔下电源，再断开RESet1与RESet2。
2、现在就恢复成为了出厂设置。TCP Server （默认 IP 为：192.168.1.118，），CAN波特率100
